Провода и кабели аппаратные представляют систему проводов и соединителей, предназначенных для передачи электрического тока или других видов энергии от аппарата к электродам, расположенным на теле человека или воздействующим на него.
   Кабели пациента или соединительные провода, как правило, представляют собой неразъединяемую конструкцию состоящую из аппаратного и электродных контактов. Для удлинения, подключения к одному полюсу нескольких электродов или электродов с иными (не такими, как у стандартного кабеля) контактами применяются различные удлинительные и разветвительные провода, адаптеры.
   Для производства кабелей используется провод с токоведущими проводниками из очень гибкой медной жилы в изоляции из поливинилхлорида (син.- полихлорвинил) - ПВХ. По заказу для кабелей может использоваться провод в силиконовой изоляции отличающийся значительным большим - до 15-20 лет - сроком службы без потери основных свойств: гибкости, устойчивости к  высоким и низким температурам (от -60
°С до +200°С), ультрафиолетовому излучению, воздействию человеческого пота. Возможна также подготовка кабелей из фторопластовой изоляции, с экранирующей оплеткой, с армирующей нитью.
  При оформлении заявок на провода и кабели необходимо указывать название аппарата и год выпуска. При невозможности их определить и для старых аппаратов:
- фотографию прежнего кабеля;
- фотографию аппарата или места подключения нужного провода или кабеля.

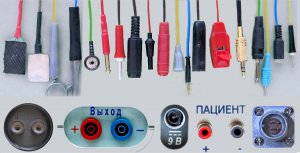

Виды контактных разъемов и соединителей

Штекер Ш2.0

 Штекер диаметром 2 мм или штекер под гнездо диаметром 2 мм может быть в виде штыря или с прижимными контактными элементами - типа "банан". Устанавливается на провод.
Применяется для подсоединения электродов:
- из электропроводного силикона или резины c гнездом  диаметром 2 мм;
- одноразовых липких гелевых с гнездом диаметром 2 мм на проводе;
- для регистрации электрокардиограмм, мониторинга;
- одноразовых ректально-вагинальных, эндуральных, эндоназальных и многоразовых внутриполосных электродов с гнездом 2 мм на проводе.
  Используется с аппаратами преимущественного зарубежного производства, а также ЭлЭскулап, Элфор портативный, Галатея.

Штекер Ш4Б "банан"

 Штекер диаметром 4 мм или штекер для подсоединения к гнезду Гн4.0 диаметром 4 мм. Контактное гнездо под этот штекер может располагаться как на аппарате, так и на кабеле пациента, иметь или не иметь  прижимных (уплотняющих контакт) элементов.  Штекер имеет вид штырька с прижимными контактными элементами в виде продольно направленных проволочек или полосок металла - тип "банан". Штекер устанавливается на провод. Это наиболее распространенный вид соединительного контакта кабелей  физиотерапевтических аппаратов.
Применяется с аппаратами: Поток выпуска после 2001г, Элфор-Проф, Амплипульс-5,-5д,-5бр,-6,-7, Стимул, Тонус-1, Тонус-Бр, Радиус, Поток-Бр, Асб-2, Мустанг-физио, Рефтон нов., Lympha Tone, Мустанг-Гальвафор.

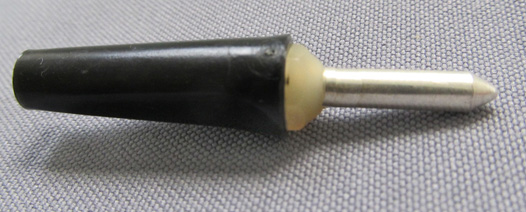

Штекер Ш4.0

 Цельнометаллический штекер диаметром 4 мм в виде монолитного штыря с серебряным покрытием. Прижимных контактных элементов и продольных разрезов не имеет. Применяется для подсоединения проводов к гнездам диаметром 4 мм - Гн4.0 на панели аппаратов. Гнезда обязательно должны иметь внутри прижимные контактные элементы. В гнезда диаметром 4 мм другой конструкции штекер может либо не входить, либо не обеспечивать надежного контакта.
Применяется с аппаратами: Элфор-Проф, Тонус-Бр, Амплипульс-7,-5бр, Стимул, Поток выпуска после 2001г, Поток-Бр и некоторыми другими.

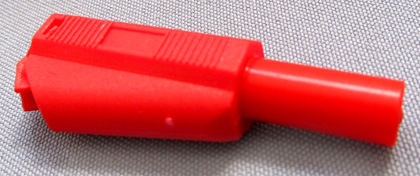

Штекер ШЗ4.0

Штекер диаметром 4 мм с металлическим контактным штырком расположен внутри пластикового цилиндрического  корпуса. Такая конструкция полностью исключает возможность случайного соприкосновения с металлическими частями контактного соединения и является более защищенной. Применяется с современными аппаратами "Поток".


Штекер ШЗ4.0-Гн4.0

Представляет собой штекер типа "банан" с изолированным металлическим контактным штырем и гнездом диаметрами 4 мм. Устанавливается на  провод. Штекер вставляется в разъем, расположенный на аппарате, а к нему, при необходимости, подключается другой штекер типа "банан", например, Ш4Б. Таким образом, один контакт раздваивается и получается разъдвоенный провод, в результате чего к одному полюса аппарата можно подсоединять два электрода. Применяется с современными аппаратами "Поток".

Штекер ШЗ2.0

Штекер с изолированным металлическим штырьком диаметром 2 мм. Устанавливается на  кабель пациента с той стороны, где подключаются электроды. Конструкция штекера позволяет полностью исключить случайный контакт металлических частей разъемов с телом пацента в случае их разъединения. Применяется у аппаратов фирмы Enraf Nonius, производства США и других для подключения одноразовых, липких, адгезивных, гелевых электродов с контактом в виде гнезда на проводе.

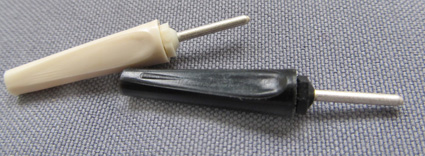

Штекер Ш1.6

Штекер диаметром 1,6 мм в виде  штырька. Применяется для подсоединения к гнездам Гн1.6 с внутренним диаметром 1,6 мм.  Штекер  устанавливается на  провод.
Применяется с аппаратами: Миоритм-161,-186, Эсгаф-01, Миоритм-021,-040, Эсма.

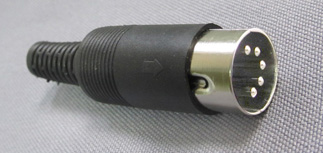

Вилка ОНЦ-DIN

 Представляет из себя круглый разъем со штыревыми контактами, расположенными по окружности или иным образом внутри металлической рубашки. В России эти разъемы производились и обозначаются как ОНЦ или СШ, а за рубежом как DIN. Используются в основном 3 и 5-ти контактные. Вилки с иным количеством контактов используются редко. Размеры разъемов, независимо от маркировки, одинаковые.
Применяется с аппаратами: Рефтон, Миоритм-03а, Миоритм-021,-040, Ирга+ и многими другими.

Разъем РС

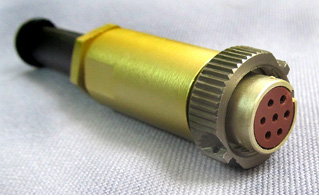

 Цилиндрический многоконтактный разъем, устанавливается на кабель.
Применяется с аппаратами: Амплипульс-5,-5Д,-6,-8.

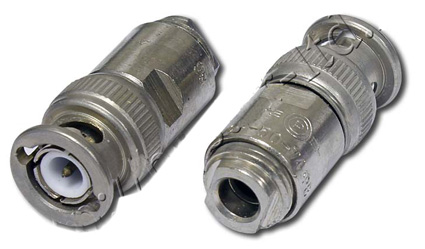

Разъем высокочастотный

Предназначен для подключения ультразвуковых излучателей ИУТ к аппаратам ультразвуковой терапии моделей УЗТ  с различными индексами. Устанавливается на радиочастотный коаксиальный провод.
Применяется с аппаратами: УЗТ 1.01Ф, УЗТ 1.02с, УЗТ 1.03у, УЗТ 1.04о, УЗТ 3.01, УЗТ-31, УЗТ - 3.07ф, УЗТ 3.02Д, УЗТ 3.03Л, УЗТ 3.04С, УЗТ 3.05У, УЗТ 3.06о

Разъем РШ

Предназначен для подключения ультразвуковых излучателей к аппарату  УЗТ 1.07Ф,  УЗТ 1.08Ф. Устанавливается на радиочастотный коаксиальный провод.

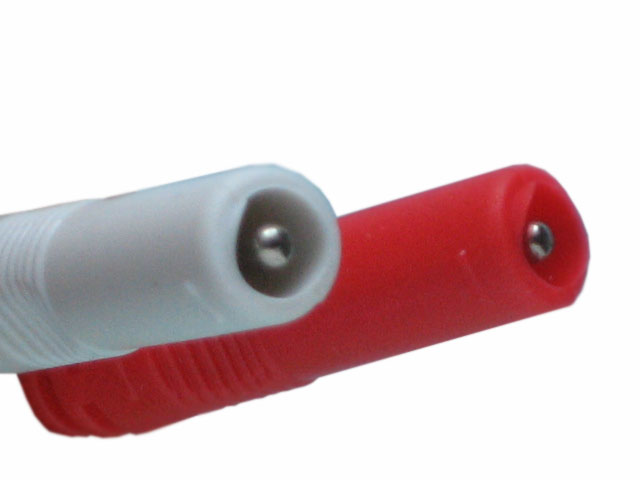

Гнездо Гн2.0

Гнездо с внутренним диаметром 2 мм или гнездо под штекер диаметром 2 мм представляет собой цельнометаллический контакт в виде гнезда с изолирующей оболочкой. Устанавливается на  провод.
Применяется:
 - для обеспечения возможности подключения любых электродов к аппарату с электродным контактом на кабеле в виде штекера Ш2.0 диаметром 2 мм ( с использованием удлительных или разветвительных проводов! );
- для раздвоения одного полюса у стандартного аппаратного кабеля на 2 электрода;
- в виде неразборной конструкции с коротким проводом широко используется в одноразовых, липких и адгезивных электродах для подключения их к электростимуляторам и аппаратам функциональнной диагностики.

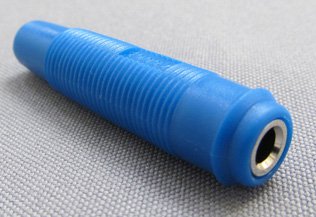

Гнездо Гн4.0

Гнездо с внутренним диаметром 4 мм или гнездо под штекер Ш4Б диаметром 4 мм представляет собой цельнометаллический контакт в виде гнезда с изолирующей оболочкой.  Распространенный контактный разъем, который устанавливается на электродном конце аппаратного кабеля или кабеля пациента у многих аппаратов: Стимул-1, Тонус-1,-2, Амплипульс-4,-5,-6 и др.

Гнездо ГнЗ4.0

Гнездо с внутренним диаметром 4 мм в пластиковомк корпусе, имеющее конструкцию, исключающую возможность случайного соприкосновения с металлической частью контакта. Устанавливается на  провод. Применяется с современными аппаратами "Поток".



Зажим «крокодил»

Цельнометаллический зажим изолированный снаружи мягкой резиновой оболочкой.
Применяется для подключения электродов:
- одноразовых из гидрофильной бумаги;
- одноразовых гелевых липких с контактным язычком;
- фланелевых электродов с токораспределительными пластинами из металла;
из электропроводной, силиконовой резины (не имеющих контактного гнезда).
Если в зажиме закрепить небольшую пластинку из мягкого металла (свинец, алюминий, олово) с гладкими, закругленными краями, то  можно использовать для контакта с фланелевыми электродами с углеграфитовой тканью.

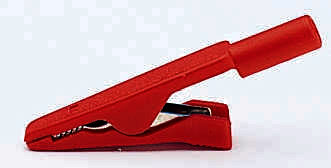

Зажим «крокодил» изолированный

Цельнометаллический зажим изолированный снаружи твердым пластиком с гнездом для подключения штекера диаметром 2мм. Назначение и использование такое же, как и обычного зажима «крокодил». Может использоваться как адаптер для кабелей пациента со штекером 2 мм на конце

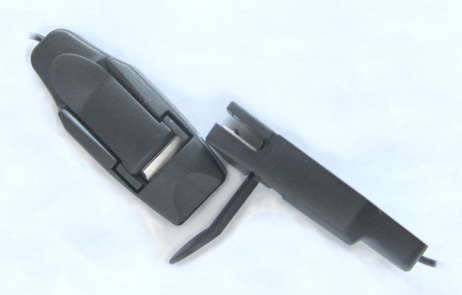

Зажим типа CL

Представляет собой пластиковый зажим, с расположенными внутри плоскими металлическими контактами, между которыми зажимается электропроводный слой электрода толщиной до 2 мм. Металлические контакты со всех сторон защищены пластиковым корпусом.
Применяется для подключения электродов:
- одноразовых из гидрофильной бумаги;
- одноразовых гелевых с контактным язычком, в том числе для аппаратов функциональной диагностики;
- фланелевых с токораспределительными пластинами из металла: олова, свинца, алюминия;
- из электропроводной силиконовой резины как имеющих, так и не имеющих контактного гнезда;
- любых липких электродов в случае несовпадения размеров кнопочного контакта и кнопки на кабеле пациента и электроде.
Отличается от других зажимов «крокодил» большей площадью контакта, более  надежной фиксацией, хорошей изоляцией металлических частей от случайного контакта с кожей пациента.

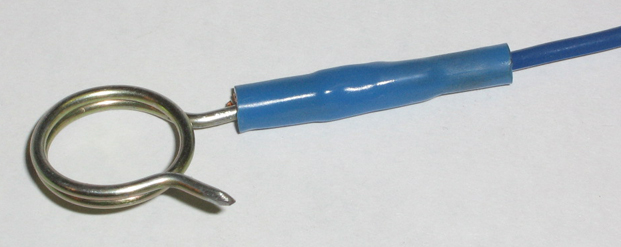

Зажим пружинный

Представляет собой 2 витка пружины со специальным покрытием, между витками которой вставляется металлическая электродная пластина.
Применяется для подключения фланелевых  электродов с металлическими пластинами. Обеспечивает  надежный контакт с электродами.

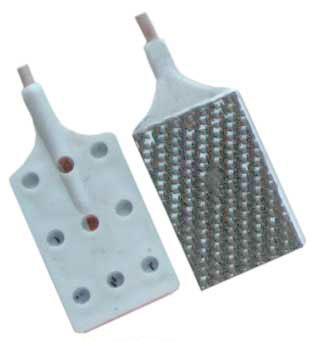

Токоподвод углетканевый

Токоподвод углетканевый или углеграфитовый - это  штамповка прямоугольной формы из пластика.  Контактная поверхность токоподвода представляет собой  углеграфитовую ткань, запрессованную в пластик и контактирующую с луженой медной жилой провода, один конец которого также запрессован в пластик.
Применяется для подключения фланелевых электродов с углеграфитовой тканью. Токоподвод уменьшает изнашивание углеграфитовой ткани в области кармана, в который он вставляется для обеспечения электрического контакта.  Увеличивает срок службы электродов.

Токоподвод металлический

Металлическая пластина небольших размеров из металла не подверженного коррозии при прохождении электрического тока. Обычно это специальные марки нержавеющей стали, олово, станиоль.
Применяется для подключения фланелевых электродов с токораспределительным слоем из углеграфитовой ткани или с металлическими пластинами.

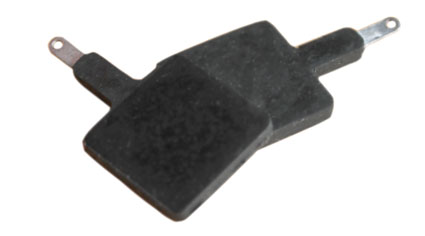

Электроконтакт силиконовый

 Изготовлен из металлической пластинки, запрессованной в электропроводный силикон с ушком для припайки провода.   Имеет большее переходное сопротивление, чем металлические и углетканевые токоподводы. Применяется для подключения фланелевых электродов с углеграфитовой тканью. Уменьшает изнашивание углеграфитовой ткани электродов в области кармана и увеличивается их срок службы. Срок эксплуатации электроконтакта силиконового больше, чем у углетканевых токоподводов.

Кнопочный контакт

Контактное соединение, предназначенное для подключения электродов с плоской поверхностью к кабелю или проводу. Состоит из двух частей. Одна часть контактная – выступающая – обычно расположена на электроде, имеет вид металлического диска со сферическим выступом в центре диаметром 4 мм. Другая часть - ответная - имеет вид кнопки  на конце подключаемого кабеля. Представляет собой круглый металлический контакт с полусферическим углублением,  в пластиковой оболочке.  Кнопочный контакт установливается на электродах:
- одноразовых с гелем для функциональной диагностики и мониторинга;
- адгезивных самоклеющихся для электростимуляции;
- резино-тканевых для электрофореза и электростимуляции.

Штекер Джек диаметром 3,5мм

Штекер имеет наружный диаметр 3,5 мм. Моно-джек - имеет два контакта, стерео-джек - три контакта. В медицинской аппаратуре штекеры, независимо от количества контактов, используются для двухполюсного подключения выхода ( или
1 канала ) в аппаратах: Эсма, Элэскулап, Лимфодин, Диапульс, Аксидин, Амплидин, Трансаир.


Штекер Джек диаметром 2,5мм

Конструктивно штекер подобен "джеку" диаметром 3,5 мм. Отличается меньшим диаметром контакта - 2,5 мм. Моно-джек - имеет два контакта, стерео-джек - три контакта. Применяется, как правило, в портативных аппаратах.

Штекер Джек диаметром 6,3 мм

Штекер имеет наружный диаметр 6.3 мм. Моно-джек - имеет два контакта, стерео-джек - три контакта. В медицинской аппаратуре штекеры этой серии используются мало. В частности такой штекер используется в  аппарате Амплипульс-5 последнего выпуска.

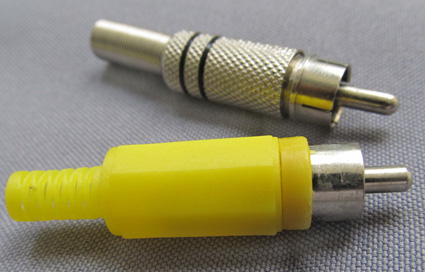

Штекер RCA "тюльпан

Применяется с аппаратами: Амплипульс-8, Амплипульс-7 нового выпуска, Тонус-Дтг.
